Задвижка клиновая PN - 1,6 МПа | УП Ду-100

ЗКЛ Ду100

14700 руб. с НДС

Заказать

10 лет

Средний срок службы

3000

Полный средний ресурс

1000

Гарантийная наработка циклов

Предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масла, нефти, природного газа, жидких неагрессивных нефтепродуктов, неагрессивных жидких и газообразных сред.

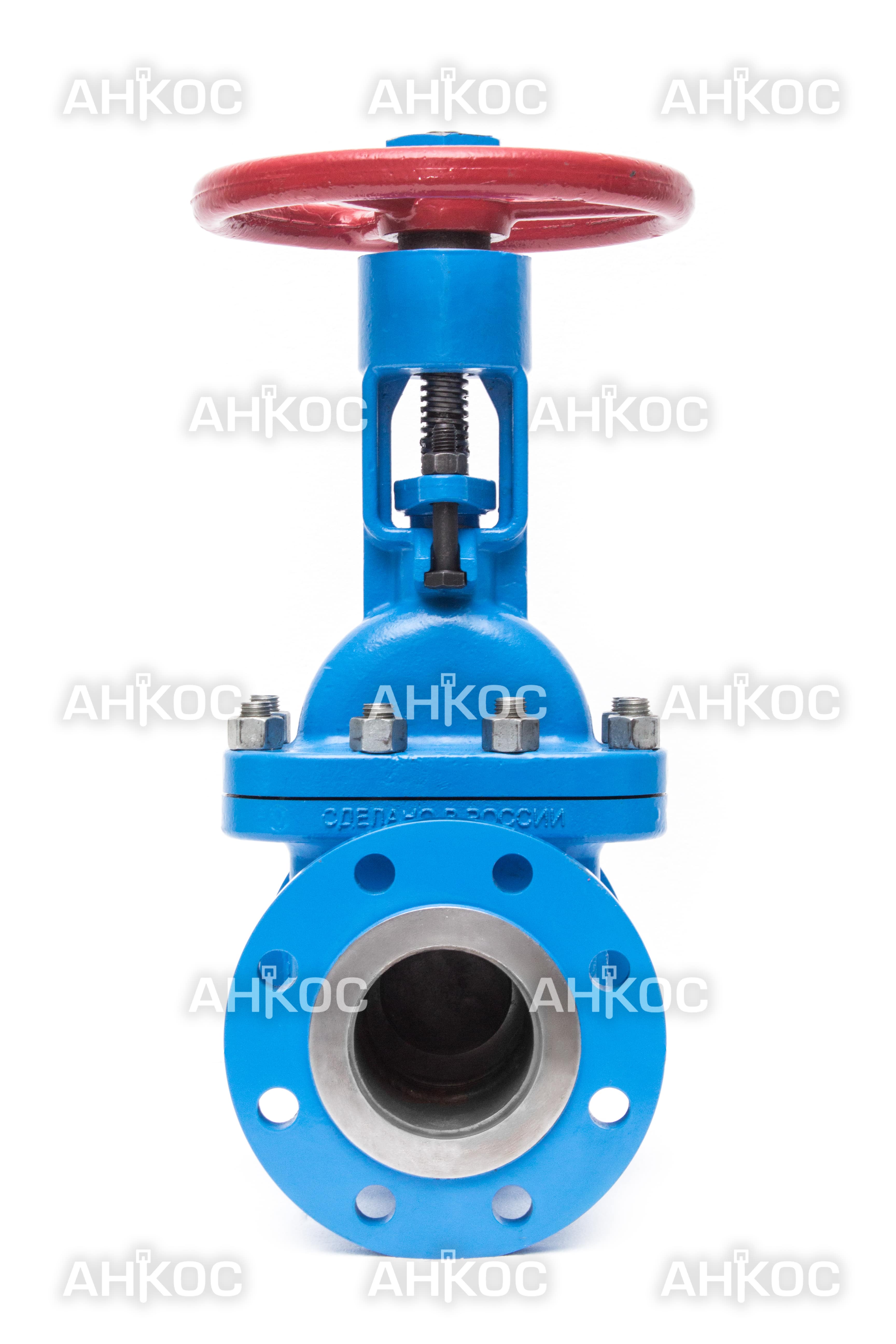

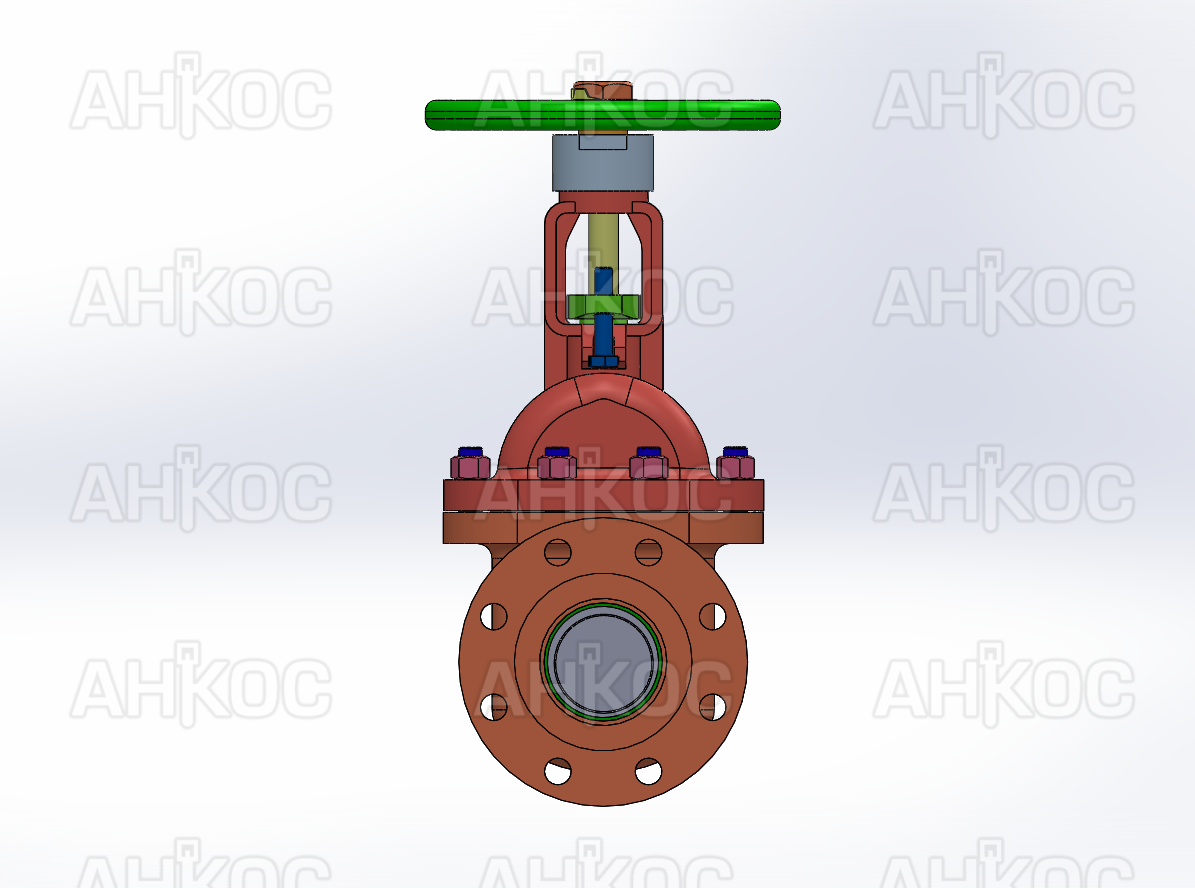

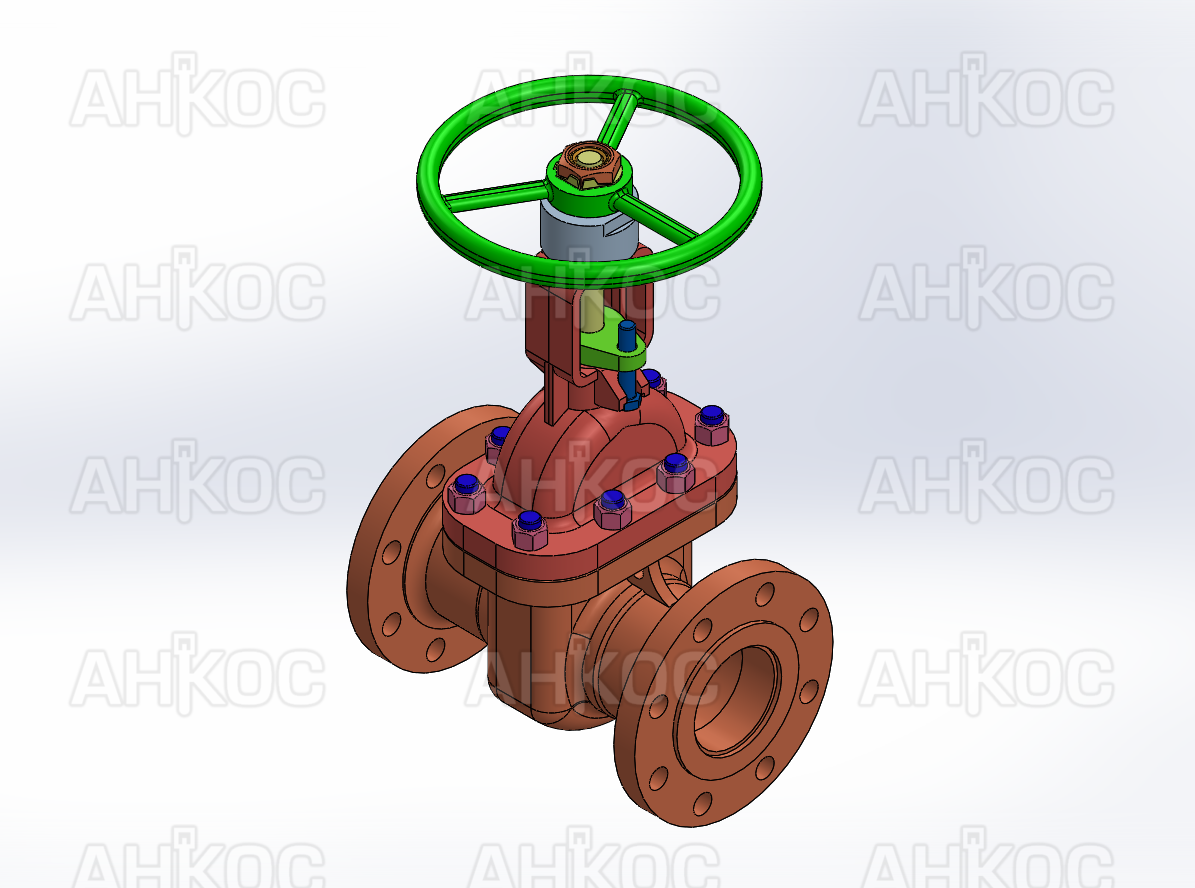

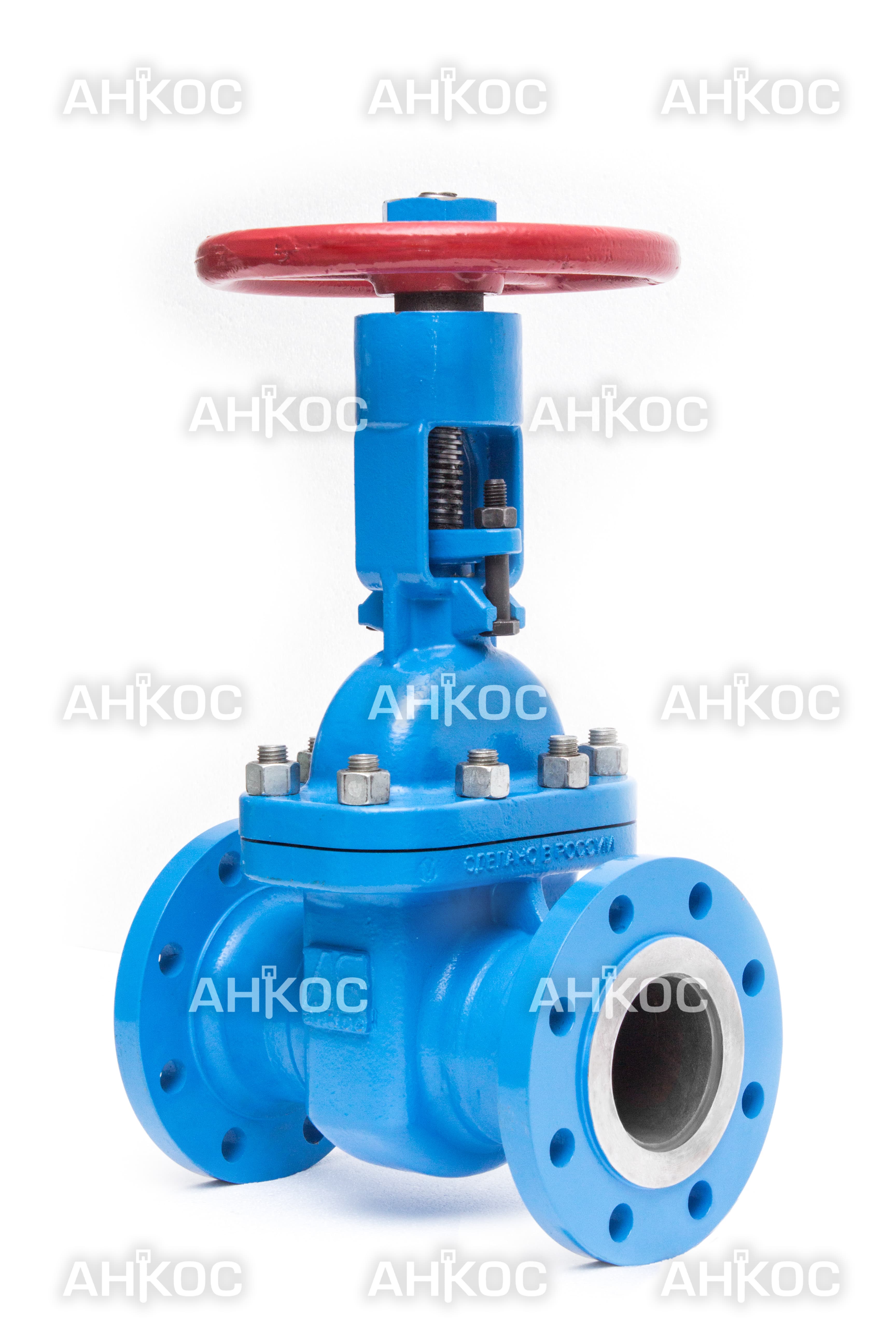

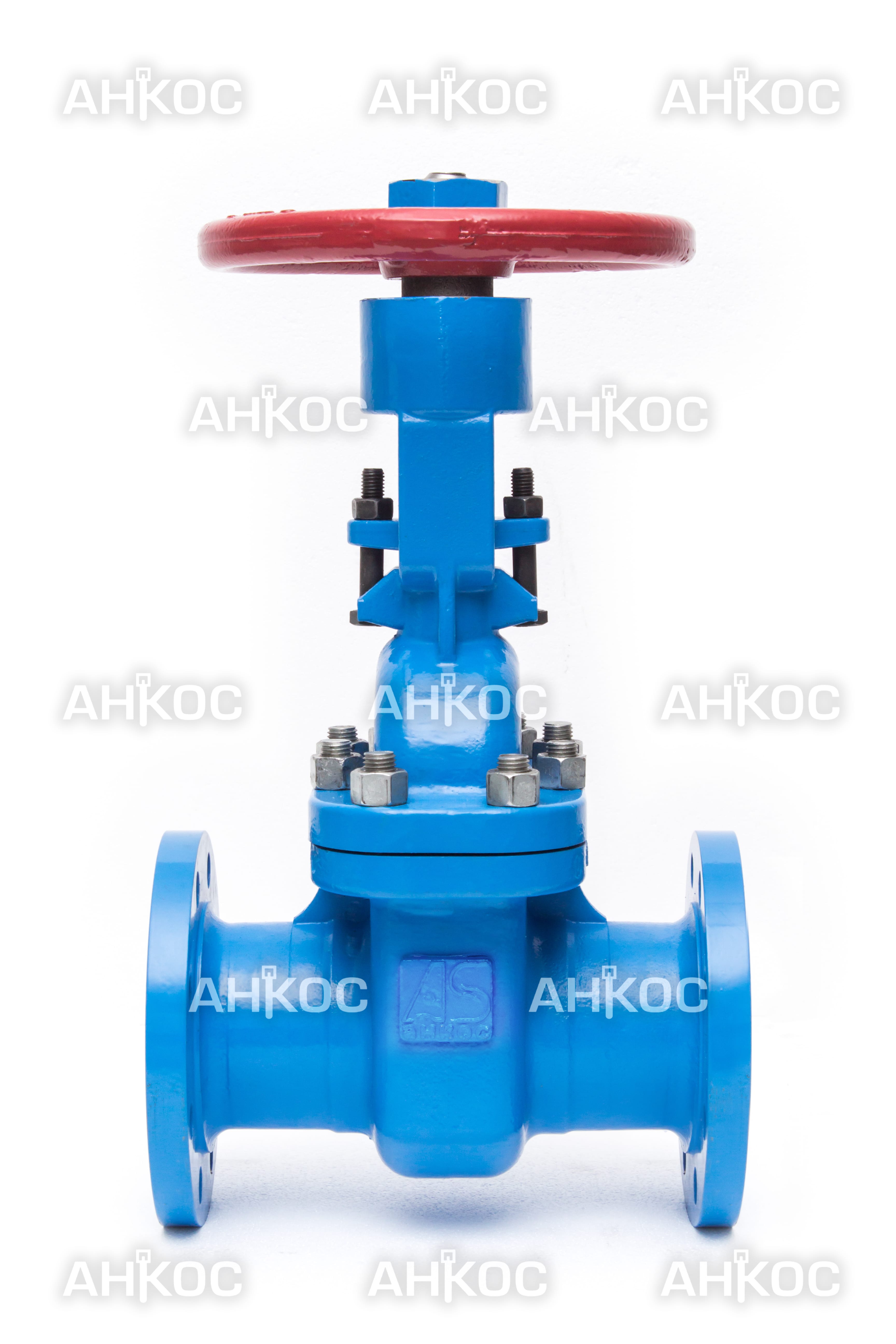

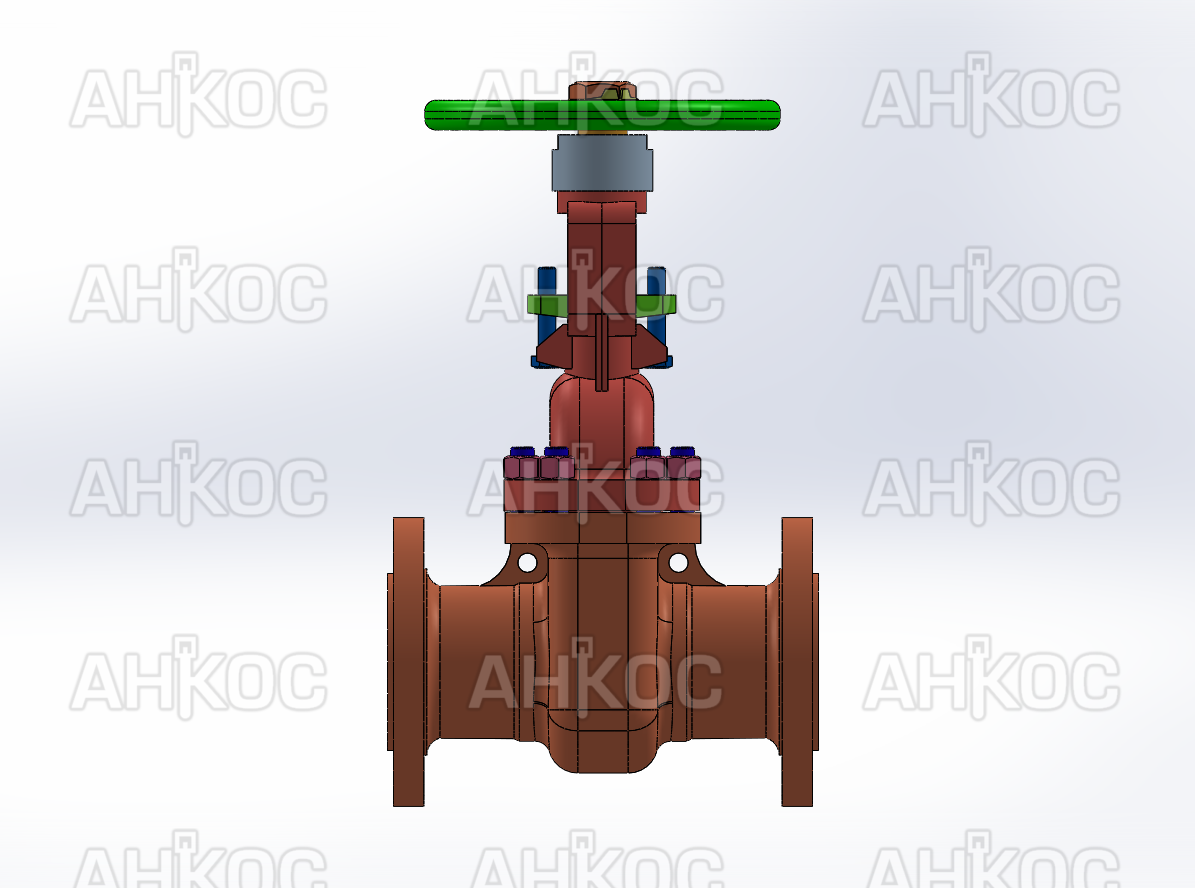

Галерея Описание Таблицы Схема и документация

Литые детали задвижек изготовлены методом точного литья с высоким уровнем прочности и гидроплотности. Применение цельного клина, изготовленного из проката, обеспечивает простую и надежную конструкцию. Герметичность затвора – по классу А ГОСТ 9544. Седла с наплавкой коррозионностойкого уплотнения ввариваются в корпус. Задвижки изготавливаются с выдвижным шпинделем (резьба шпинделя и втулки шпинделя находятся снаружи). Выдвижной шпиндель сопрягается с клином посредством Т-образного паза. Сальниковое уплотнение выполнено из терморасширенного графита. Затяжкой фланца сальника выполняется герметизация сальникового уплотнения.

п/п	Наименование детали	Исполнение У	Исполнение ХЛ
1	Корпус литой	20Л	20ГЛ, 30ХМЛ
2	Крышка литая	20Л	20ГЛ, 30ХМЛ
3	Стойка литая	20Л	20ГЛ, 30ХМЛ
4	Фланец сальника литой	20Л	20ГЛ, 30ХМЛ
5	Маховик литой	20Л	20ГЛ, 30ХМЛ
6	Седло прокат	09Г2С с наплавкой ЦН-6Л
7	Клин цельный прокат	20Х13Л
8	Шпиндель	20Х13Л
9	Втулка резьбовая	БрАЖМц10-3-1,5
10	Набивка сальника	ТРГ
11	Метизы	40Х

Рабочая среда	Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси
Температура рабочей среды, ºС	до 450 ºС
Климатическое исполнение	У	ХЛ
Температура окружающей среды, ºС	от минус 40 ºС до плюс 40 ºС	от минус 60 ºС до плюс 40 ºС
Направление подачи рабочей среды	любое
Установочное положение	любое
Присоединение к трубопроводу	Фланцевое, фланцевое с ответными фланцами

Характеристики	DN 50 PN 40	DN 80 PN 40	DN 100 PN 40
Материальное исполнение корпусных деталей: - Нормальное 30с15нж - Холодное 30лс15нж - Для агрессивных сред 30нж15нж	25Л 20ГЛ 12Х18Н9ТЛ	25Л 20ГЛ 12Х18Н9ТЛ	25Л 20ГЛ 12Х18Н9ТЛ
Строительная длина		283 мм	305 мм
Вес		35 кг	45 кг
Диаметр маховика	200 мм	240 мм	280 мм
Седло прокат	09Г2С с наплавкой ЦН-6Л
Клин цельный прокат	20Х13Л
Шпиндель	20Х13Л
Втулка резьбовая	БрАЖМц10-3-1,5
Набивка сальника	ТРГ
Метизы	40Х

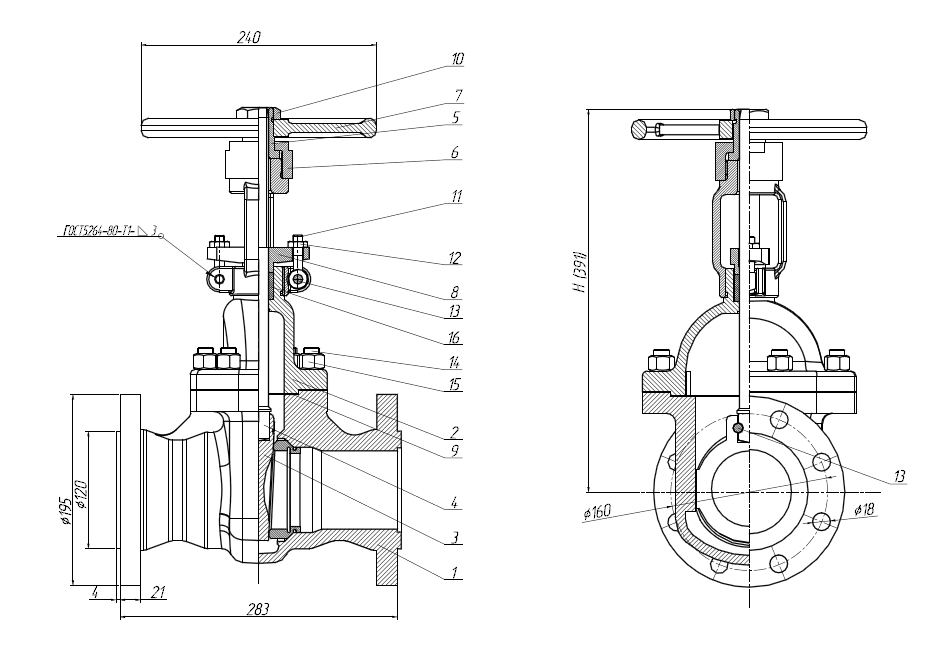

1 – Корпус задвижки;	9 – Прокладка;
2 – Крышка задвижки;	10 – Гайка 2М 30.5;
3 – Клин;	11 - Болт 7002-0570;
4 – Шток;	12 - Гайка 2М 10.5;
5 – Втулка резьбовая;	13 - Штифт 10Гх30;
6 – Гайка установочная;	14 - Шпилька 2М16-6g*45.109.40Х.016;
7 – Маховик;	15 - Гайка АМ 16-7Н.10.40Х.016;
8 – Сальник;	16 - Кольцо 00-В-А 32х20х5-ГФ-2.
